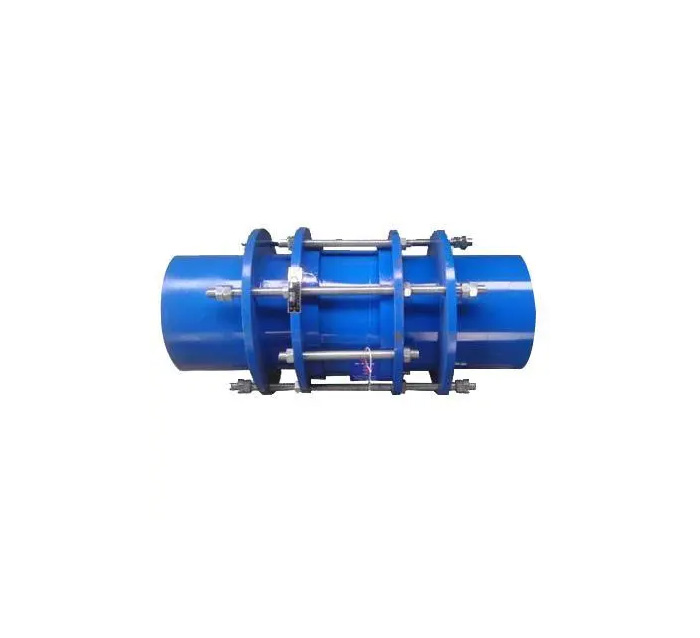

F型压力平衡型补偿接头

F型压力平衡型补偿接头

F(FY)型压盖式压力平衡型补偿接头能够实现管道的轴向位移的补偿,并且通过自身的弹性结构平衡轴向推力,从而节省了支架的安装,节省了大量的工程费用,特别适用于高空的安装。

  • 厂家直销
  • 品质保障
  • 无忧配送
  • 售后保证
产品展示

橡胶接头系列

不锈钢补偿器系列

伸缩接头系列

隔振隔声垫

隔振器系列

弹簧吊架

阀门

上海管盈减振器材有限公司

联系人:刘经理
电话:021-57781352/57781353/67709333
手 机:13671968881
Q Q:1395218161
邮 编: 200030
网 址: www.shguanying.com
通讯地址: 上海松江区茸北镇茸北路333弄科邦工业区

产品介绍

F(FY)型压盖式压力平衡型补偿接头能够实现管道的轴向位移的补偿,并且通过自身的弹性结构平衡轴向推力,从而节省了支架的安装,节省了大量的工程费用,特别适用于高空的安装。F(FY)型压盖式压力平衡型补偿接头是由松套伸缩接头和两个限位短管组合而成。F(FY)型压盖式压力平衡型补偿接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

产品优势

轴向伸缩接头本身无法承受介质内压产生的盲板力,所以须考虑管路的固定,即支架。除了必要的固定与支撑外,支架注意承受的是热胀冷缩和介质内部压力所产生的推力,特别是管路拐弯及三通、四通的位置,支架的造价非常高。为了降低支架的造价,压缩工程造价又能满足使用要求,主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。

产品特点

压盖限位伸缩接头两边均与管道焊接,压盖限位伸缩接头在安装时松开压盖螺母,调整至安装长度后把两端的短管与管道焊接,很后用对角法均匀拧紧螺母,调整好防脱螺母即可。

1实现管道的轴向位移补偿。

2高空安装节省了大量的支架费用,运行稳定。

3使用寿命长,方便了以后的维护与保养。

4能够消除管道的轴向推力。

技术参数
公称通径Norminal Diameter DN 外型尺寸Overall Dimension 伸缩量Compensation-lengthδ 法兰连接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa 1.6Mpa
Do L D K n-do D K n-do D K n-do
100 350 1050

±70

210 170 4-Ф18 220 180 8-Ф18 220 180 8-Ф18
150 400 265 225 8-Ф18 285 240 8-Ф23 285 240 8-Ф23
200 75 1200 320 280 340 295 340 295 12-Ф23
250 540 375 335 12-Ф18 395 350 12-Ф23 405 355 12-Ф27
300 620 1350 440 395 12-Ф23 445 400 460 410
350 680 1400 490 445 12-Ф23 505 460 16-Ф23 520 470 16-Ф27
400 770 1450 540 495 16-Ф23 565 515 16-Ф27 580 525 16-Ф30
450 860 1500 ±80 595 550 16-Ф23 615 565 20-Ф27 640 585 20-Ф30
500 920 645 600 20-Ф23 670 620 20-Ф27 715 650 20-Ф33
600 1050 1550 755 705 20-Ф27 780 725 20-Ф30 840 770 20-Ф36
700 1200 1600 860 810 24-Ф27 895 840 24-Ф30 910 840 24-Ф36
800 1360 1800 975 920 24-Ф30 1015 950 24-Ф33 1025 950 24-Ф39
900 1520 1900 1075 1020 24-Ф30 1115 1050 28-Ф33 1125 1050 28-Ф39
1000 1640 2000 1175 1120 28-Ф30 1230 1160 28-Ф36 1255 1170 28-Ф42
1200 1950 2200 1405 1340 32-Ф30 1455 1380 32-Ф37 1485 1390 32-Ф48
