小拉杆补偿器

小拉杆补偿器

小拉杆补偿器适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

  • 厂家直销
  • 品质保障
  • 无忧配送
  • 售后保证
产品展示

橡胶接头系列

不锈钢补偿器系列

伸缩接头系列

隔振隔声垫

隔振器系列

弹簧吊架

阀门

上海管盈减振器材有限公司

联系人:刘经理
电话:021-57781352/57781353/67709333
手 机:13671968881
Q Q:1395218161
邮 编: 200030
网 址: www.shguanying.com
通讯地址: 上海松江区茸北镇茸北路333弄科邦工业区

产品介绍

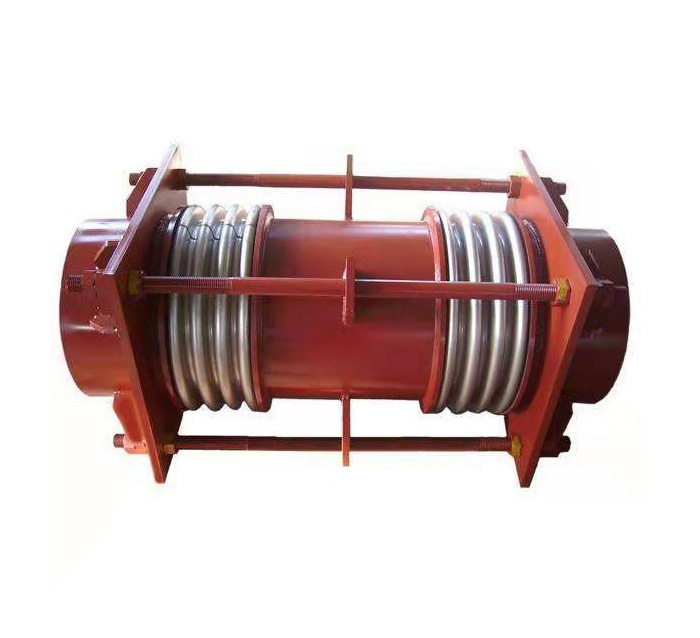

JXH型小拉杆横向波纹补偿器由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成,它在吸收管系任意平面内的横向位移,同时吸收轴向位移。小拉杆不能承受内压推力。.用户使用时若需要小拉杆,在安装后务必将螺母松开并离天耳板(或撑板)一段距离(数值由由向补偿量确定).若实际补偿量大于样本上的规定值(寿命≤1000次),产品在安装后须拆除小拉杆。

产品优势

JXH型小拉杆横向波纹补偿器习惯上也叫膨胀节,或伸缩节。小拉杆横向型补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

1.补偿吸收管道轴向、横向、角向热变形。

2. 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。

3.吸收设备振动,减少设备振动对管道的影响。

4.吸收地震、地陷对管道的变形量。

产品特点

使用说明:

小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0 )均单独用作轴向补偿或横向补偿的很大值,此种情况应分别满足以下关系式:

X1≤Xo Y1≤Yo

X1、Y1为单独用作轴向补偿或横向补偿的实际值

当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:

此时,X1,Y1为同时存在轴向位移及横向位移的实际值。

小拉杆横向波纹补偿器对支座作用力的计算:

某碳钢管道,公称通径500mm,工作压力0.6Mpa,介质温度350摄氏度,环境很低温度-100摄氏度,补偿器安装温度20摄氏度,根据管道布局需安 装一小拉杆横向型波纹补偿器,用以补偿50mm的轴向位移及30mm的横向位移,已知L=50,补偿器疲劳破次数按15000次考虑,试计算支座A的受力。

技术参数

零部件材料

编号 名称 数量
1 波纹管 2
2 端接管 2
3 法兰 2
4 螺栓 n
5 螺母 4n
6 中间管 1

技术参数

公称通径

Nominal Diameter DN

压力Pressure 0.6Mpa 压力1.0Mpa 压力1.6Mpa

有效面积

Available area cm2

焊接端管

Soldering end ring mm

总长

Total length 1mm

轴向位移/轴向刚度

Axial displacement

/Axial Stiffness

横向位移/横向刚度

Horizontal displacement

/Horizontal Stiffness

轴向位移/轴向刚度

Axial displacement

/Axial Stiffness

横向位移/横向刚度

Horizontal displacement

/Horizontal Stiffness

轴向位移/轴向刚度

Axial displacement

/Axial Stiffness

横向位移/横向刚度

Horizontal displacement

/Horizontal Stiffness

100 32/210 96/8.0 28/252 86/96 26/302 78/12 154 108*4 1000
200/2.0 180/25 162/3.1 1500
306/0.89 27/11 284/1.3 2000
411/0.50 370/06 333/0.75 2500
125 33/170 83/18 31/204 78/216 29/245 75/25.9 180 133*4 1000
115/6.8 109/82 103/9.8 1500
198/3.5 188/4.2 178/5.0 2000
269/1.8 255/2.2 242/2.6 2500
150 32/290 65/21 30/348 61/252 27/417 58/30.2 299 159*45 1000
136/54 129/65 122/7.8 1500
107/2.4 197/28 186/3.5 2000
279/1.4 265/168 251/2.1 2500
200 48/326 72/47 43/391 68/56.4 40/469 65/70.5 531 219*6 1000
160/11 152/13.2 144/16.5 1500
250/5.0 237/60 225/7.5 2000
341/2.8 324/3.4 291/4.1 2500
250 46/400 127/20 43/480 114/25 38/576 108/30 774 273*8 1500
199/9.0 179/108 170/13.5 2000
271/5.0 257/60 231/7.5 2500
343/3.2 325/38 293/4.6 3000
300 59/336 134/25 56/403 127/30 50/483 121/36 1069 325*8 1500
213/11 202/13.2 192/15.8 2000
292/6.0 277/7.2 263/8.6 2500
372/3.8 353/4.6 335/5.4 3000
350 58/336 107/40 55/402 102/44 52/442 96/48 1263 377*8 1500
178/16 167/17 161/22 2000
250/8.5 237/10 226/12 2500
322/5.3 306/69 290/9.6 3000
400 57/415 92/58 54/48 87/63 51/492 83/69 1612 426*8 1500
154/23 142/25 135/27 2000
215/12 204/13 196/15 2500
278/7.7 264/9 250/11 3000
450 55/415 81/80 52/465 77/88 49/484 73/96 1995 478*8 1500
135/32 128/35 122/38 2000
189/17 180/19 171/21 2500
243/11 230/12 218/13 3000
500 90/746 36/241 72/895 32/260 58/984 29/281 2625 529*10 1400
68/89 62/96 56/104 1700
102/42 92/45 83/49 2000
126/68 113/30 102/32 2200
166/18 149/19 134/21 2500
192/12 178/13 160/14 2800
600 94/820 42/208 85/886 38/224 75/948 34/242 3590 630*10 1500
71/102 64/110 58/118 1800
106/47 95/51 86/55 2200
135/30 121/32 111/35 2500
168/21 156/23 141/25 2800
199/14 183/15 168/17 3200

注:大于DN600的均可按用户要求制造
