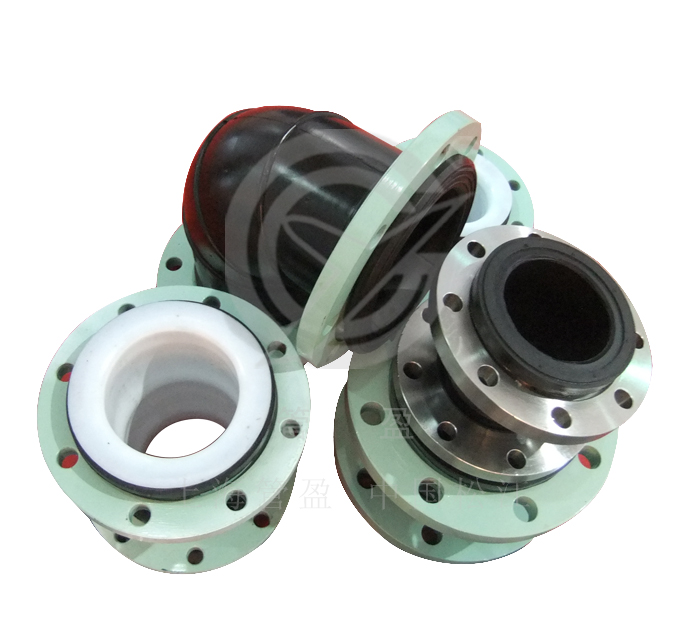

偏心异径橡胶接头

偏心异径橡胶接头

橡胶接头又叫做橡胶管软接头、柔性橡胶接头、橡胶软接头、可曲绕橡胶接头、高压橡胶接头、橡胶减震器、补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种;按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。

  • 厂家直销
  • 品质保障
  • 无忧配送
  • 售后保证
产品展示

橡胶接头系列

不锈钢补偿器系列

伸缩接头系列

隔振隔声垫

隔振器系列

弹簧吊架

阀门

上海管盈减振器材有限公司

联系人:刘经理
电话:021-57781352/57781353/67709333
手 机:13671968881
Q Q:1395218161
邮 编: 200030
网 址: www.shguanying.com
通讯地址: 上海松江区茸北镇茸北路333弄科邦工业区

产品介绍

橡胶接头又叫做橡胶管软接头、柔性橡胶接头、橡胶软接头、可曲绕橡胶接头、高压橡胶接头、橡胶减震器、补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种;按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统。

设备结构

橡胶接头又可称为:可曲挠橡胶接头、橡胶软连接、软接头、柔性橡胶接头、橡胶膨胀节、避震喉、减震器等,是一高弹性、高气密性、耐介质和耐气候性的管道连接件。

橡胶接头一般由内胶层、织物增强层(增强层有多层刮胶锦纶帘子布)、中胶层、外胶层、端部加固金属环或钢丝圈,经高温、高压硫化成型后,与金属法兰或平行接头松套组合而成的复合橡胶管。此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点,可降低管道的振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用。

根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。

基本分类

1.按使用性能分为通用、特种、耐热三大类。

通用类:适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。

特种类:适用于特殊性能的要求,如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。

耐热类:适用于输送温度高于80℃的水

2.按结构形式分为单球体、双球体、三球体、弯头球体,,风压盘管体等。每种形式又可分同心等径、同心异径、偏心异径三类。

3.按外形分为:

同心同径、同心异径、偏心异径。

3.按产品与管路的连接形式可分为法兰连接、螺纹连接和卡箍连接、螺纹管法兰连接等。

4.按工作压力分:

0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六个等级。

性能特点

1、体积小、重量轻、弹性好、安装维修方便。

2、安装后可吸收管道震动产生的横向、轴向、角向位移;不受管道不同心,法兰不平行的限制。

3、安装后可降低管道水泵等震动产生的噪音,吸振能力强。

4、内无缝高压橡胶接头,在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀,提高了使用寿命。

应用领域

本品由于可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温、耐辐射、耐磨、耐老化等各个品种,适应多种介质和环境。

技术参数
橡胶接头的技术标准
项目
型号
JGD-1
JGD-2
JGD-3
工作压力 MPa( kgf/cm2 )
1.010 )
1.6 ( 16 )
2.5 ( 25 )

爆破压力 MPa( kgf/cm2 )
2.0 ( 20 )
3.0 ( 30 )
4.5 ( 45 )

真空度 KPa(mm/Hg)
53.3 ( 400 )
86.7 ( 650 )
100 ( 750 )

适用温度 ℃
-15 ℃ ~ 115 ℃ 特殊可达 -30 ℃ ~ 250 ℃



适用介质
空气、压缩空气、水、海水、热水、油、酸、碱等。



橡胶接头的规格参数
公称通径
DN(mm)
长度L
(mm)
轴向压缩
轴向拉伸
横向位移
偏向角度
32
95
8
4
8
15°
40
95
8
5
8
15°
50
105
8
5
8
15°
65
115
12
6
10
15°
80
135
12
6
10
15°
100
150
18
10
12
15°
125
165
18
10
12
15°
150
180
18
10
12
15°
200
210
25
14
15
15°
250
230
25
14
15
15°
300
245
25
14
15
15°
350
255
25
15
15
15°
400
255
25
15
15
12°
450
255
25
15
22
12°
500
255
25
16
22
12°
600
260
25
16
22
12°
700
260
25
16
22
12°
800
260
25
16
22
12°
900
260
25
16
22
10°
1000
260
25
16
22
10°
1200
260
26
18
24
10°
1400
450
28
20
26
10°
1600
500
35
25
30
10°
1800
500
35
25
30
10°
2000
550
35
25
30
10°
