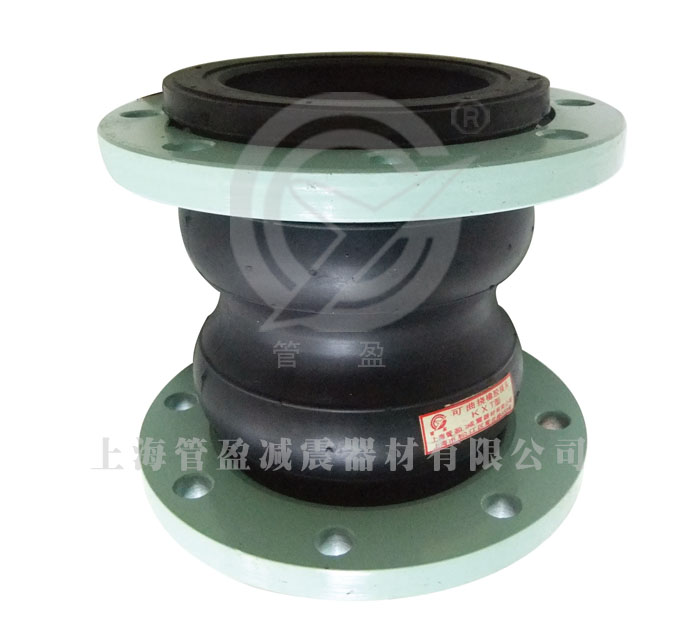

双球体橡胶接头

双球体橡胶接头

KST-F型双球体橡胶接头采用多波设计增加了橡胶接头的长度、增加了补偿量。专用冷水、热水、压缩空气、天然气等,它以独特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备,有效的提高了管道的使用周期和对设备的保护。双球体相比单球体它有更大的补偿量。

  • 厂家直销
  • 品质保障
  • 无忧配送
  • 售后保证
产品展示

橡胶接头系列

不锈钢补偿器系列

伸缩接头系列

隔振隔声垫

隔振器系列

弹簧吊架

阀门

上海管盈减振器材有限公司

联系人:刘经理
电话:021-57781352/57781353/67709333
手 机:13671968881
Q Q:1395218161
邮 编: 200030
网 址: www.shguanying.com
通讯地址: 上海松江区茸北镇茸北路333弄科邦工业区

产品介绍

双球体橡胶接头能够减少震动、降低噪音、伸缩性好,使用方便。

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,吸振能力强。

由于双球体橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程,特别适用于震动较大、冷热变化频繁的管道。

产品特点

双球体橡胶接头是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。双球体相比单球体它有更大的补偿量。该产品是公司采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、吸振降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道降震降噪、补偿位移的接头。严格按照国际标准及原料质量要求,杜绝偷工减料现像,~标准即产品原料不但需要新料,还需要~级新料。

技术参数
项目Item |型号Medol KST-F-1 KST-F-2 KST-F-3
A、如介质油,酸碱物质
B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering
工作压力MpaWoring pressure 1.0(10) 1.6(16) 2.5(25)
爆破压力Mpa Burst Pressure 2.0(20) 3.0(30) 4.5(45)
真空度 Kpa Vacuum 53.3(400) 86.7(650) 100(750)
适用温度℃Applicable Temperature -20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium 空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

主要数据 Main date

公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
角向偏转
Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension 压缩Compression
40 1.5 165 10 20 20 30
50 2 165 10 20 20 30
65 2.5 175 10 20 20 30
80 3 175 10 20 20 30
100 4 225 15 30 25 30
125 5 225 15 30 25 30
150 6 225 15 30 25 30
200 8 325 20 40 30 30
250 10 325 20 40 30 30
300 12 325 20 40 30 30
350 14 325 20 40 30 30
400 16 340-400 20 40 30 30
450 18 340-400 25 45 30 30
500 20 340-400 25 45 30 30
600 24 340-400 25 45 30 30
注:1、特殊要求可按用户图纸制作,法兰标准采用GB/T9115.1-2000,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁腈橡胶、氟橡胶等。
2、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
3、用户使用橡胶接头,对应法兰应是阀门法兰或符合GB/T9115.1-2000法兰。
